微差壓型壓力變送器

01 產品概述

風壓變送器采用壓阻式壓力傳感芯片，利用基板上的薄膜電阻進行零點校正、零點溫度補償和敏度補償，高性能穩定的硅芯片封裝，使得其耐靜壓值高，抗干擾、穩定可靠。因此該產品可應用于各種氣體測量的微差壓場合。是工業自動化領域理想的微差壓測量儀表。

本產品應用于水廠、煉油廠、污水處理廠、建材、輕工、機械等工業領域，實現對液體、氣體、蒸汽壓力的測量。

1. 集成芯片、寬電壓供電

2. 抗干擾能力強

3. 限流、限壓、反接保護（僅限電流輸出）

4. 精度高、穩定性好、響應速度快

1.1 產品參數

1.1.1 量程范圍

1.2 接線圖

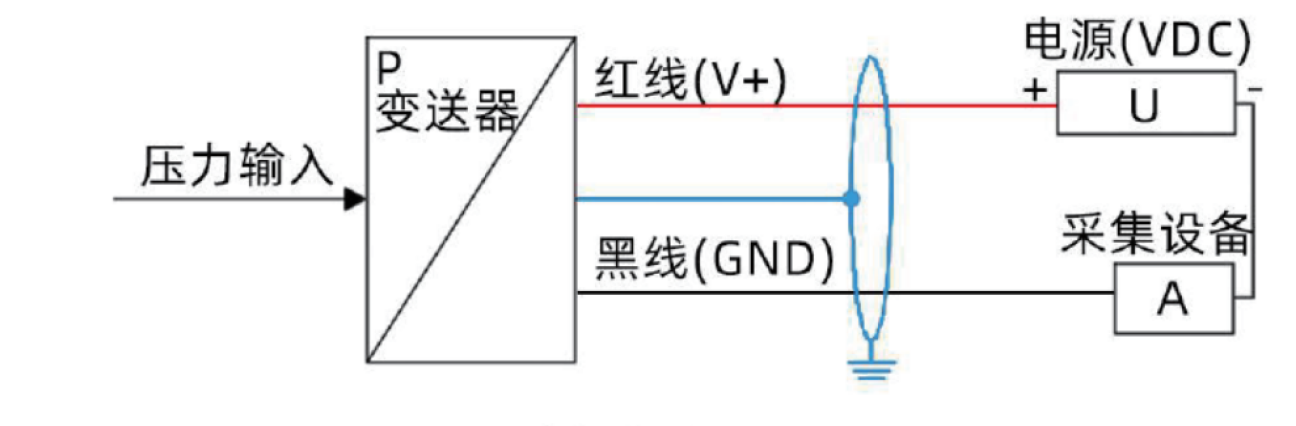

^{電流輸出接線圖（兩線制）}

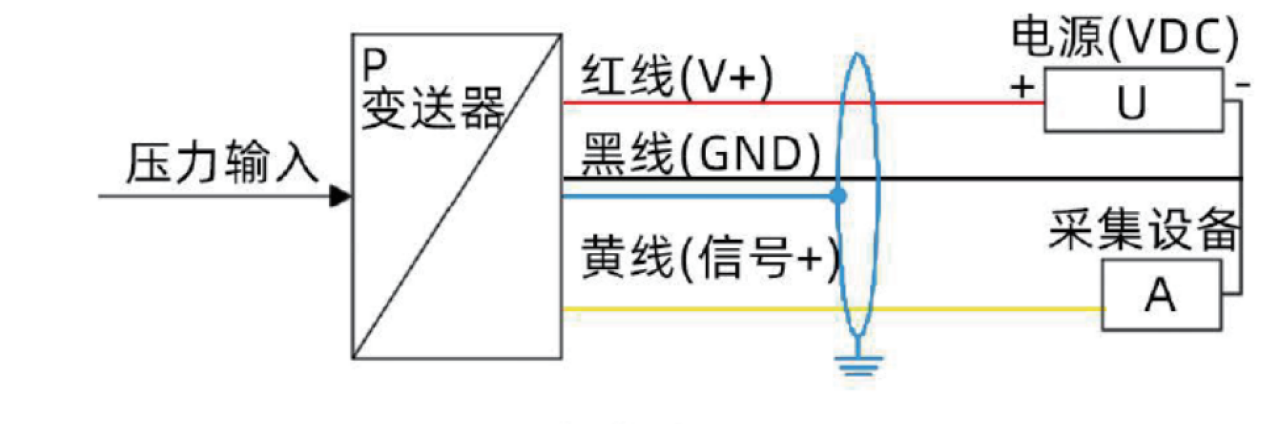

^{出接線電壓輸圖（三線制）}

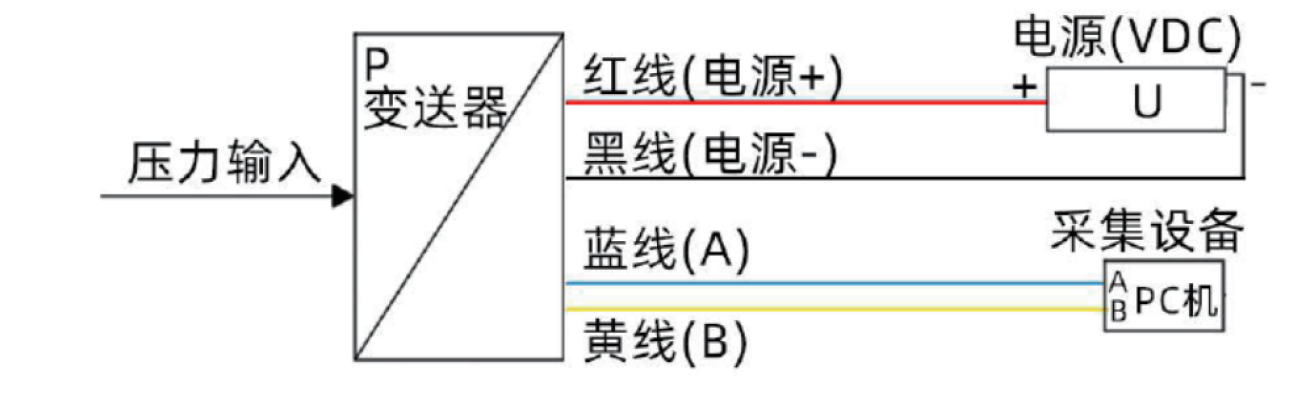

^{RS485輸出接線圖}

注：代表屏蔽線，所標注接地點必須全部有效接地。

1.3 安裝注意事項

！警告

1. 須在無加壓和無供電的情況下進行設備的安裝。

2. 變送器必須由閱讀并理解本操作手冊的專業技術人員進行安裝。

3. 本產品非防爆，在防爆區使用會引起嚴重的人身傷害和重大物質損失。

4. 禁止測量與變送器接觸材質不兼容的介質。

5. 當收到產品時請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符。

6. 不能在設備上進行任何修改或變更。

7. 要輕拿輕放不能隨意拋扔，安裝該變送器時請不要用蠻力。

8. 變送器可直接接入軟管連接，可直接與被測現場的高(H)低（L)壓相連，無需安裝支架：高壓端取低壓端對大氣可作為壓力變送器使用，相反低壓端取高壓端對大氣壓可以作為負壓變送器，真空變送器使用。


9. 安裝時建議使兩端壓力接囗處于水平以便使安裝位置對變送器影響降至最小。若接口和現場接口尺寸不符，可自制轉換接頭連接。


10. 盡錄安裝在溫度梯度變化小的場合。


11. 如果變送器被安裝在惡劣現場會遇到雷擊或過壓危險的損壞時，我們建議用戶在配電箱或電源與變送器之間進行防雷擊和過壓保護。


12. 本產品屬于弱電設備，布線時必須與強電纜分開布設，應遵守國家相關布線標準(GB/T50312一2016）


13. 確保電源供電電壓符合變送器供電要求。確保最大靜壓在該變送器的可承受范圍內。


14. 在壓力測量過程中，應緩慢加壓和御壓，避免瞬間加至高壓或降至低壓。


15. 傳感器屬于精密器件，用戶在使用時請不要自行拆解，更不能觸碰膜片，以免造成產品損壞。

1.4 訂貨須知

！警告

用戶在定購壓力變送器時要注意根據介質、溫度、防護等級和環境條件選擇合適的規格。

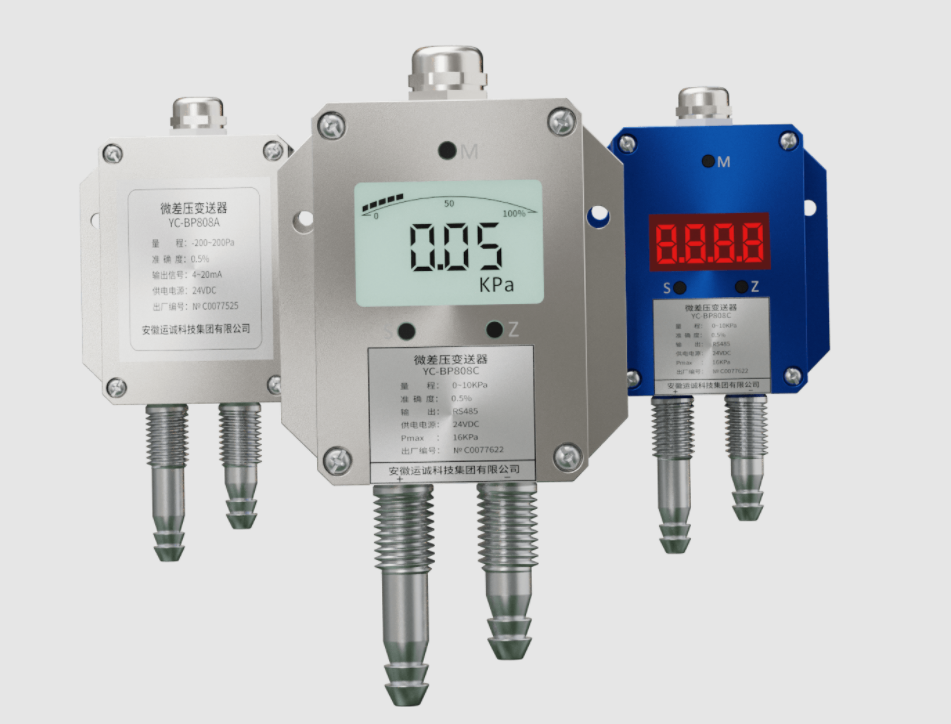

02 機型的選擇

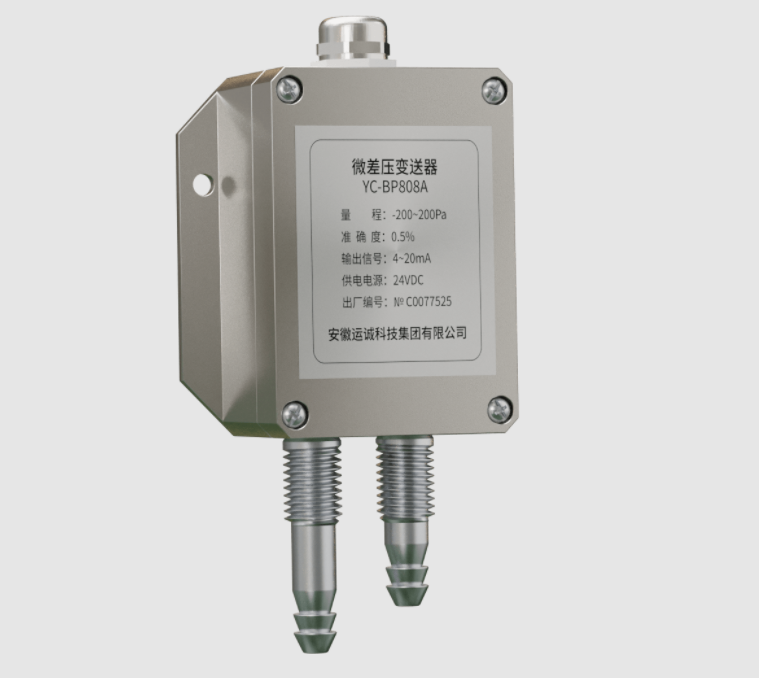

2.1 常規型

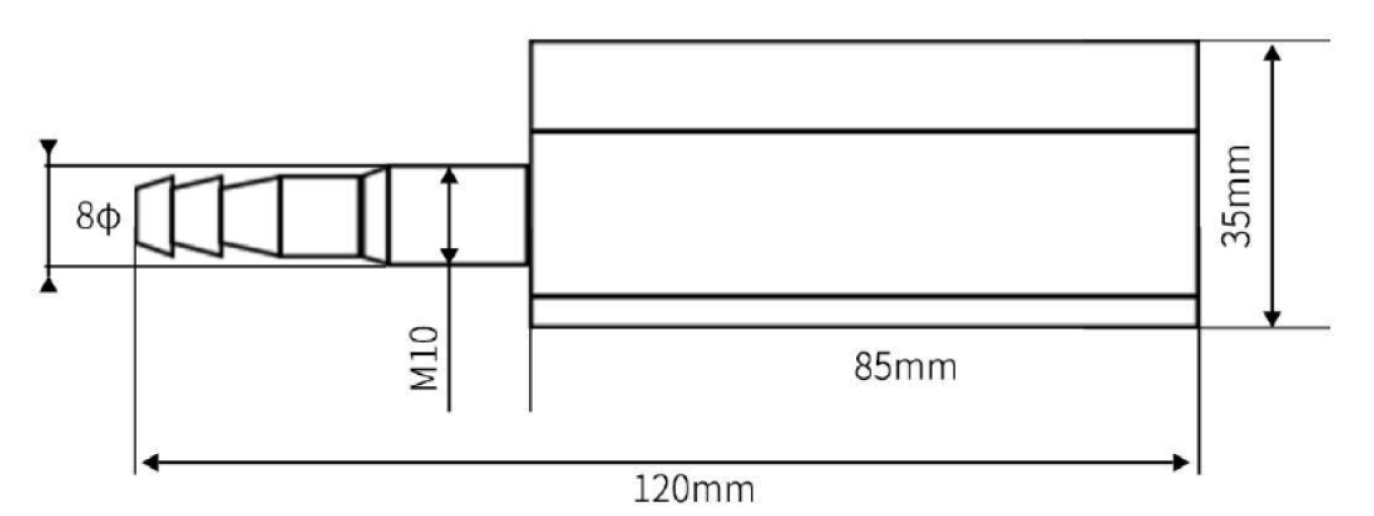

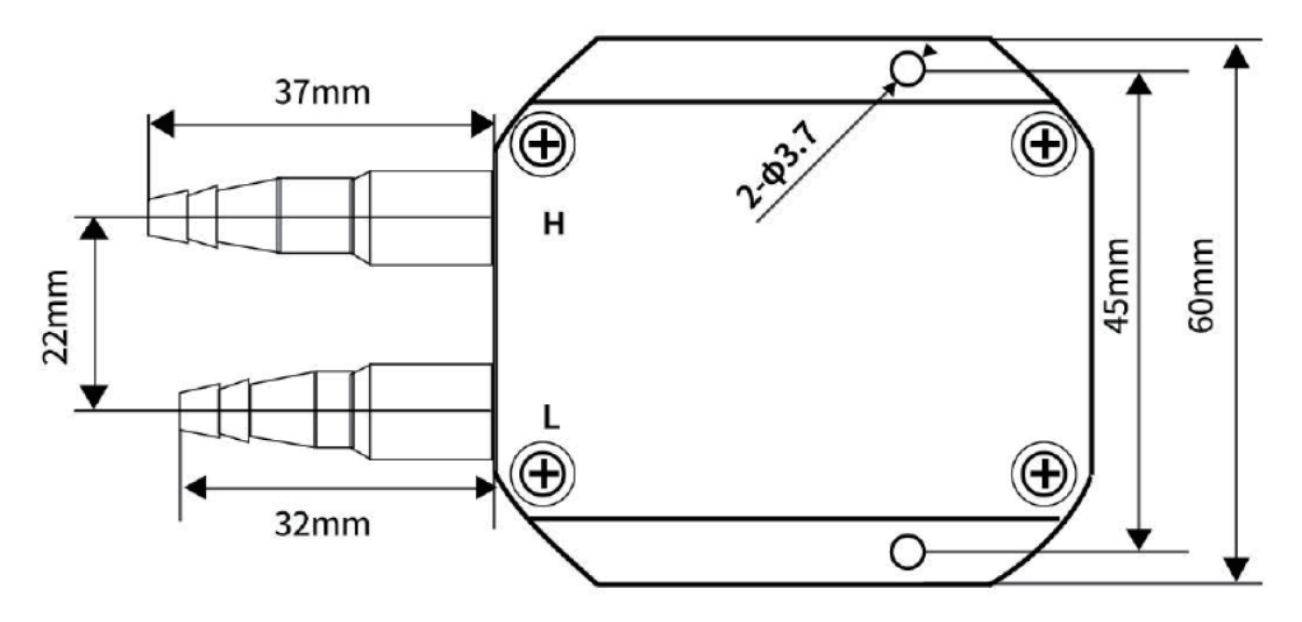

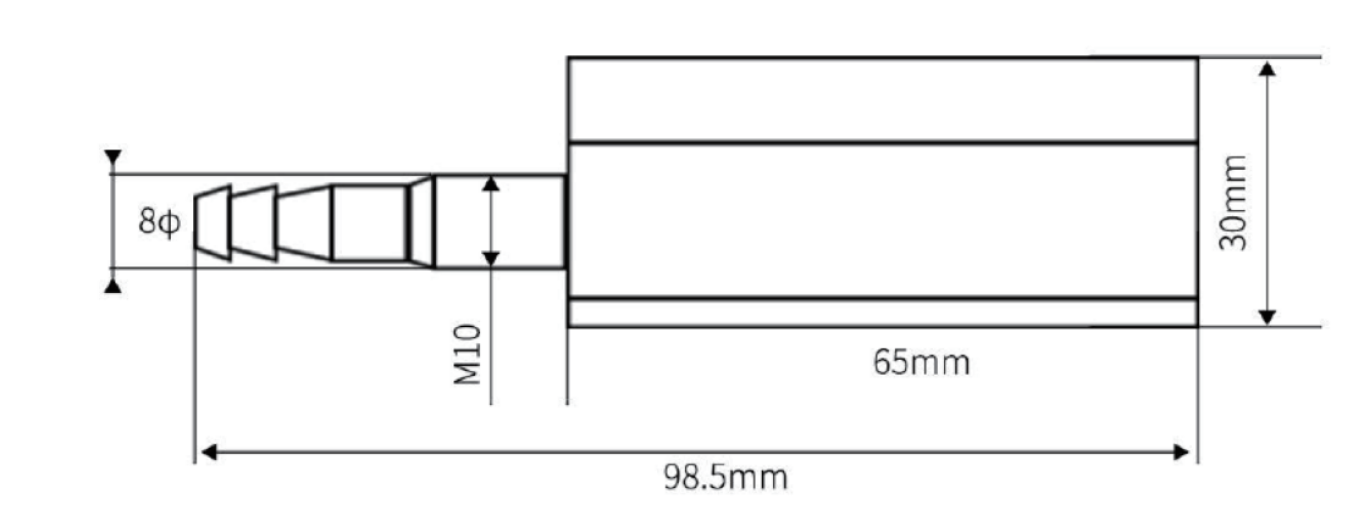

外形尺寸

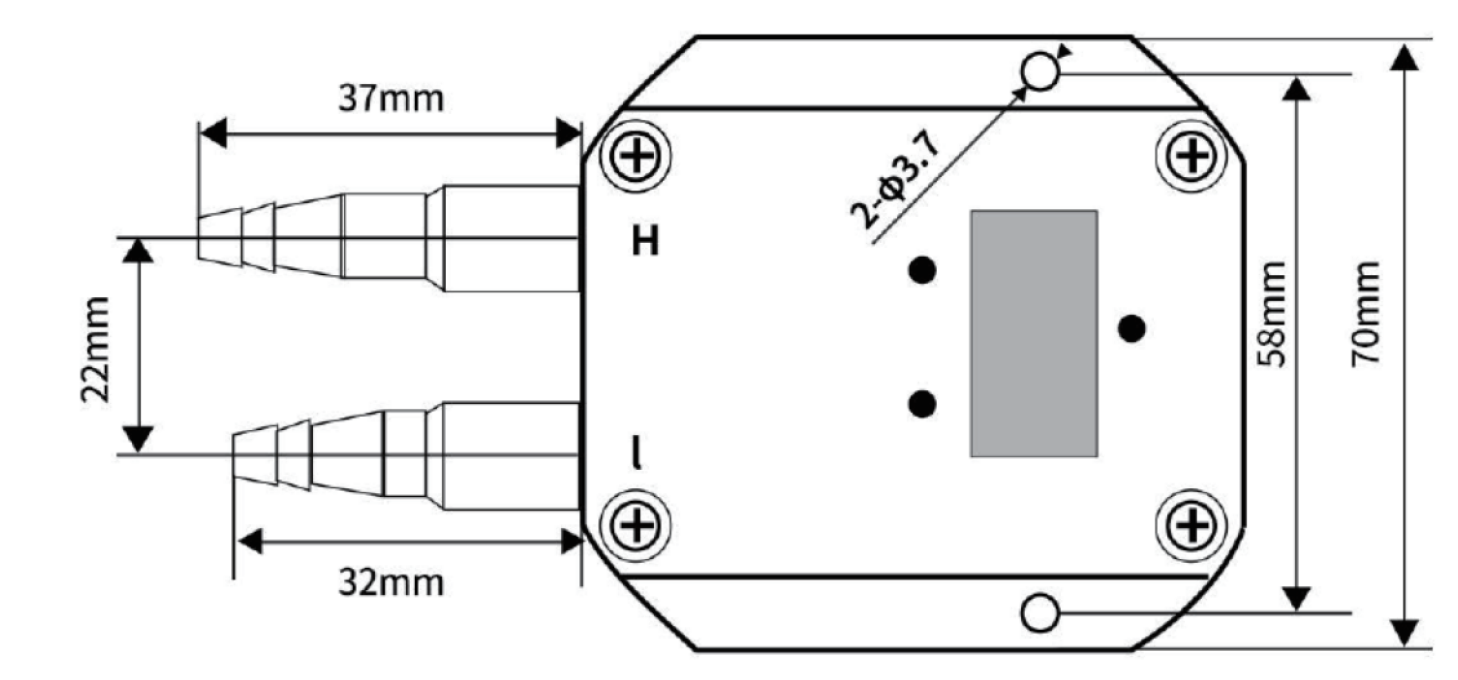

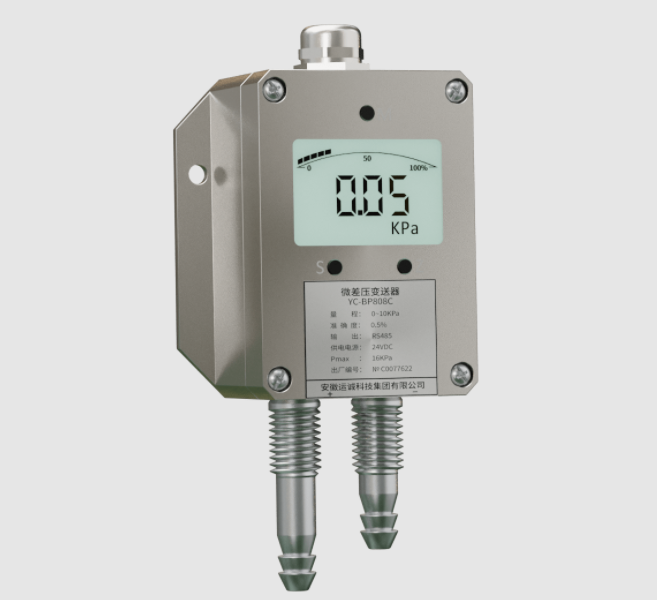

2.2 LCD型

外形尺寸

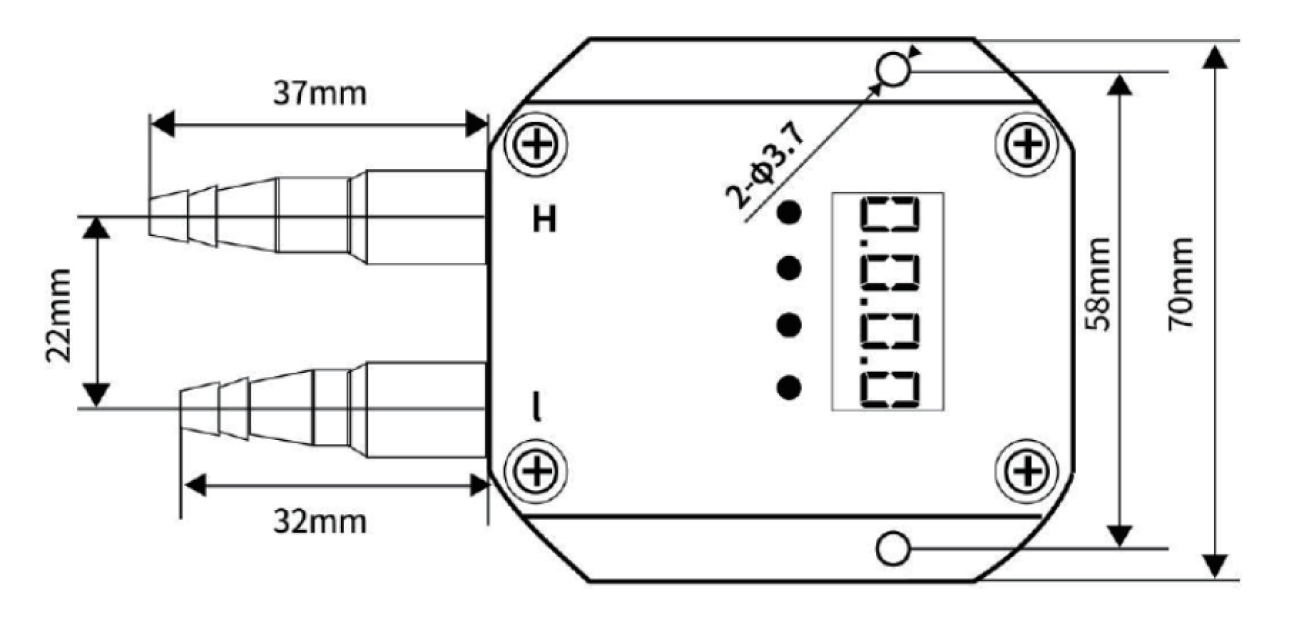

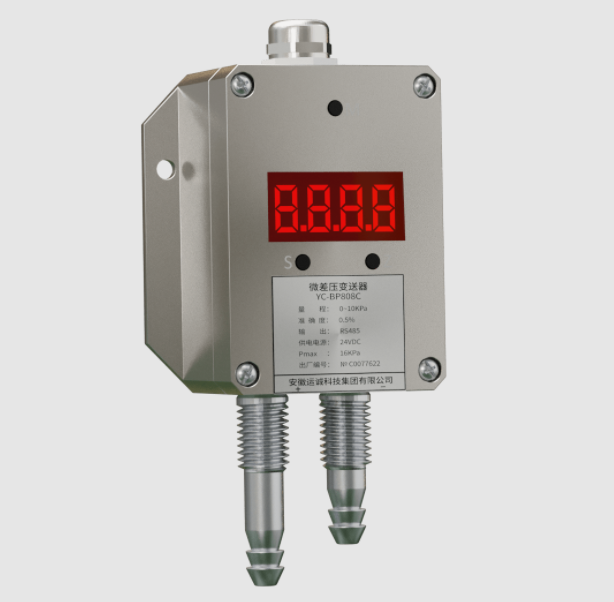

2.3 LED型

外形尺寸

質保及售后服務

本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。

從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。

免責聲明

在質保期內，下列原因導致產品故障不屬于三包服務范圍：

_{(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。}

售后服務承諾：

_{(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。}

注意

_{本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。}
